一、系统整体架构
ABB 机器人本体 + 控制器：常用 IRB 1410、IRB 2600、IRB 6700 等弧焊机型，搭配 OmniCore 或 IRC5 控制器，支持高精度路径控制；
焊接电源 + 送丝系统：ABB 专用焊接电源或林肯、福尼斯等配套电源，实现恒压 / 恒流输出；
智能节气装置（核心节能部件）：如 WGFACS、蓝天智能节气系统，直接接入机器人控制总线获取焊接电流、起 / 收弧信号；
起重机变位 / 工装系统：双轴变位机、龙门 / 轨道行走机构，配合机器人完成复杂焊缝的可达性；
安全与气体管路系统：防碰撞、弧光防护，以及稳压、过滤、泄漏检测的气路组件。
二、核心节气设备详解

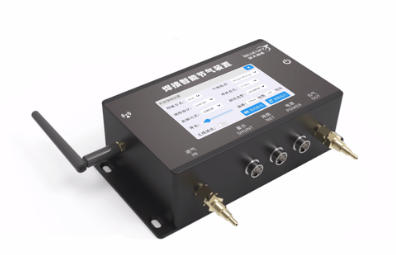

WGFACS 节气装置
工作原理：不改动机器人原有程序，通过专属协议模块读取焊接电流、速度、位置信号，按 “电流大则多供气，电流小则少供气” 的动态逻辑，毫秒级调节高精度流量阀；起弧瞬间快速建立气帘，收弧后按熔池凝固时间精准断气，杜绝空走 / 转台时的无效喷气；
节气效果：40%–60% 的保护气（氩气、混合气）节省；
适配性：专为 ABB 控制系统定制，即插即用，支持多种保护气类型；
蓝天智能节气装置
特点：针对转台 / 起重机焊接长管路场景，内置稳压补偿模块，抵消旋转接头压降导致的流量波动；优化预送气时间，减少飞溅堵塞影响；
三、起重机焊接的典型流程与控制逻辑
工件通过起重机 / 变位机定位，机器人示教或离线编程生成焊接路径；
起弧前，节气装置收到信号，快速开启阀门建立稳定保护气层；
焊接中，实时根据电流 / 速度动态调气；空行程或等待时自动降为最小维持流量；
收弧后，延时断气确保熔池完全冷却，随即关闭主气路；
变位机翻转 / 移动时，装置自动切断非必要供气。
四、方案优势与适用场景
优势：焊接质量稳定（避免气孔、氧化）；节气率 40%+，降低运行成本；无需改造机器人，部署周期短；适配起重机结构件的厚板、多接头、长焊缝焊接；
适用场景：港口起重机、汽车起重机、塔吊的主梁、支腿、法兰、转台等重型钢结构的自动化焊接；
局限性：对气路密封性、气源压力稳定性要求较高；低温 / 高湿环境需额外防护；初始设备投入高于传统固定流量供气。
五、选型与部署要点
机器人选型：根据工件尺寸和焊缝位置，选择合适臂展和负载的机型；
节气装置匹配：确认与 ABB 控制器型号（IRC5/OmniCore）的兼容性，避免协议不匹配导致调节滞后；
气路设计：尽量缩短管路长度，使用高质量接头和软管，加装过滤器和压力传感器；
调试参数：针对不同板厚、材质、焊接工艺，设置对应的预送气、后吹气时间，以及流量调节曲线；
定期维护：检查节气装置的传感器、流量阀，清理气路杂质，防止泄漏。
六、成本与回报周期
一套 WGFACS 或蓝天节气装置的采购成本，通常在中等规模焊接产线中，通过气体费用节省，6–12 个月可收回投资；
长期来看，不仅节省气体，还减少了气瓶更换频率和仓储成本。
