ABB机器人（中国）服务商

适用于：主机箱为DSQC1095的OmniCore控制柜

DeviceNet single ch.  选项为[3029-1]

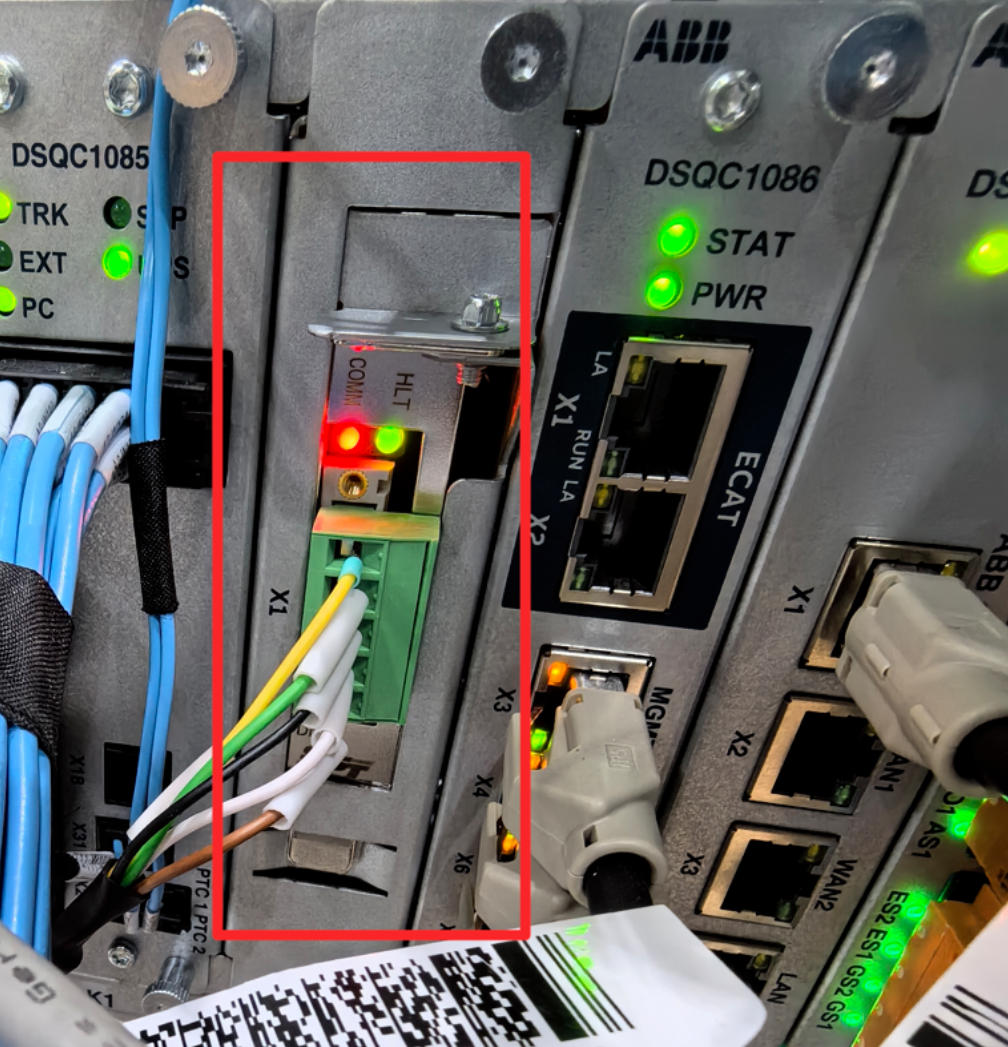

参考V400XT控制柜，DeviceNet总线板卡在主机箱内为A2.K2,红色方框标出位置如下图：

总线板卡安装好后，开机，机器人出现下面的状况：

DeviceNet总线缺少24VDC电源。

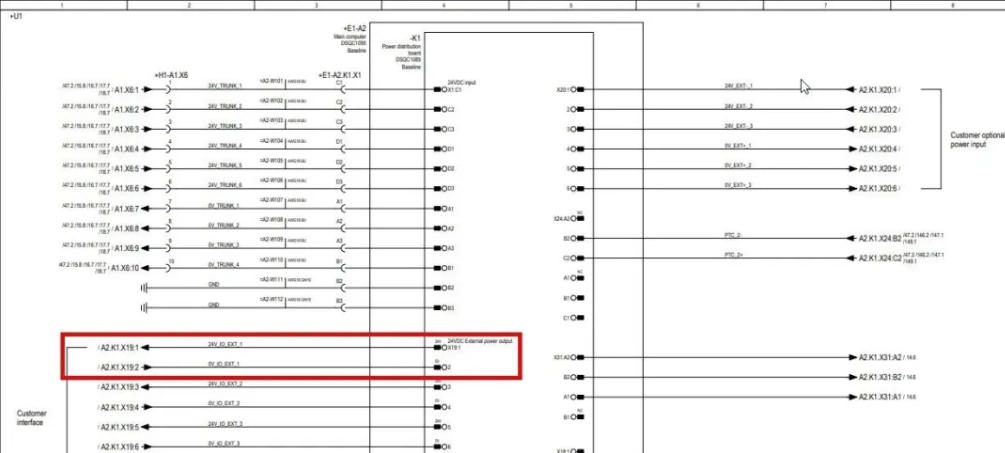

查找图纸，电源可以从A2.K1.x19上引出，详细图纸内容如下：

实际接线情况如下图：

这种方式解决了DeviceNet总线电源缺失的问题。
